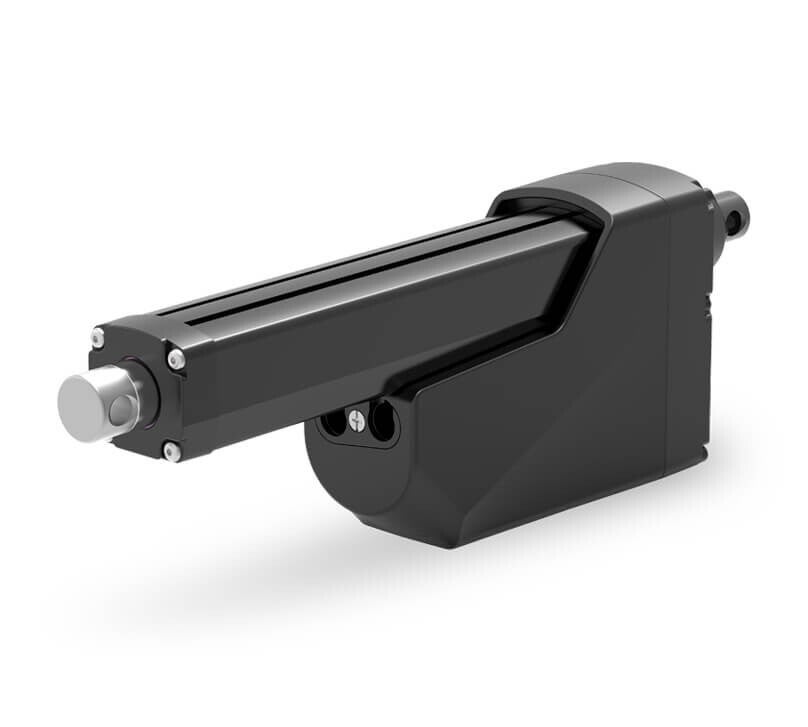

WR5 - Baureihe



Elektrische Daten

  • Eingangsspannung: 12 / 24 V DC

Mechanische Daten

  • Max. Druck- / Zugkraft: 10.000 N

  • Max. statische Last: 18.000 N (Druck)

  • Max. Geschwindigkeit (Leerlauf): 63 mm/s

  • Spindeltyp: Kugelgewindetrieb

  • Hub: 100 – 1000 mm

  • Min. Einbaulänge: 190 mm + Hub



Betriebsdaten

  • Einschaltdauer (Duty Cycle): 15 – 25 %



Schutz & Umwelt

  • Schutzart:

    • IP66 (dynamisch)

    • IP67

    • IP69K

  • Salzsprühnebeltest: 500 Stunden





Steuerung & Elektronik

  • Integrierte Steuerplatine

  • Steuerungsoptionen (DXL / SXL / J00):

    • DC-basierte Steuerung

    • Signalbasierte Steuerung

    • J1939 CAN-Bus

  • Endschalter: integriert, voreingestellt

  • Sanftanlauf / Sanftstopp: SXL / J00

  • Überstromschutz: integriert



Konstruktion & Funktionen

  • Ausfahrrohr: Edelstahl

  • Manuelle Notbetätigung:

    • über Sechskant-Steckschlüssel möglich



Optionen

  • Hall-Effekt-Sensor

  • Potentiometer (POT)

  • Synchronsteuerung mehrerer Antriebe

  • Externer, einstellbarer Reed-Sensor (NO-Typ)
