In vielen Maschinen und Anlagen müssen Flüssigkeiten, Gase oder sogar elektrische Signale zwischen einem feststehenden und einem rotierenden Bauteil übertragen werden. Genau hier kommt die Drehdurchführung ins Spiel. Sie ist ein zentrales Verbindungselement im Maschinenbau, in der Hydraulik, Pneumatik und in zahlreichen industriellen Anwendungen.
In diesem Beitrag erklären wir, was eine Drehdurchführung ist, wie sie funktioniert, wo sie eingesetzt wird und worauf bei der Auswahl zu achten ist.
Was ist eine Drehdurchführung?
Eine Drehdurchführung ist ein technisches Bauteil, das Medien wie Hydrauliköl, Wasser, Druckluft, Vakuum oder Kühlschmierstoffe von einem stationären in ein rotierendes Maschinenteil überträgt – und das dicht, sicher und ohne Verdrehen von Schläuchen oder Leitungen.
Sie wird überall dort eingesetzt, wo sich Maschinenteile dauerhaft oder wiederholt drehen und gleichzeitig mit einem Medium versorgt werden müssen. Je nach Anwendung spricht man auch von Drehverteiler, Rotary Union oder hydraulischer Drehdurchführung.
Wie funktioniert eine Drehdurchführung?
Die Grundfunktion ist einfach: Eine Drehdurchführung verbindet ein stehendes Leitungssystem mit einem drehenden Bauteil, ohne dass die Verbindung unterbrochen wird.
Typischerweise besteht sie aus zwei Hauptkomponenten:
- Rotor – der rotierende Teil
- Stator – der feststehende Teil
Zwischen diesen Komponenten befinden sich Dichtsysteme, die dafür sorgen, dass das Medium auch bei Bewegung sicher übertragen wird und keine Leckagen entstehen. Gleichzeitig müssen Reibung, Druck, Temperatur und Drehzahl beherrscht werden.
Je nach Ausführung kann eine Drehdurchführung:
- ein Medium übertragen, z. B. Öl oder Luft
- mehrere Medien gleichzeitig führen
- hydraulische, pneumatische oder kombinierte Anwendungen bedienen
- in Speziallösungen zusätzlich elektrische Signale oder Daten integrieren
Welche Medien können übertragen werden?
Drehdurchführungen sind sehr vielseitig und können je nach Bauart unterschiedliche Medien transportieren, darunter:
- Hydrauliköl
- Wasser
- Druckluft
- Vakuum
- Kühlmittel und Kühlschmierstoffe
- Schmierstoffe
- teilweise auch elektrische Signale oder Energie in kombinierten Systemen
Welche Ausführung geeignet ist, hängt immer von Druck, Temperatur, Drehzahl, Medium und Einsatzumgebung ab.
Wo werden Drehdurchführungen eingesetzt?
Drehdurchführungen kommen in vielen Branchen zum Einsatz – immer dann, wenn rotierende Bewegungen und Medienübertragung kombiniert werden müssen.
Typische Einsatzgebiete sind:
1. Maschinen- und Anlagenbau
In Werkzeugmaschinen oder automatisierten Produktionsanlagen werden Drehdurchführungen eingesetzt, um Kühlmittel, Schmierstoffe oder Druckluft in rotierende Spindeln und Werkzeuge zu leiten.
2. Bau- und Landmaschinen
Bei Baggern, Kränen, Traktoren oder Radladern ermöglichen Drehdurchführungen die sichere Übertragung von Hydrauliköl zwischen drehbaren und feststehenden Baugruppen – etwa zwischen Ober- und Unterwagen.
3. Verpackungs- und Lebensmittelindustrie
In Anlagen mit rotierenden Abfüll-, Reinigungs- oder Transportprozessen werden Drehdurchführungen für Wasser, Luft oder spezielle Prozessmedien eingesetzt. Hier sind häufig hygienische und korrosionsbeständige Lösungen gefragt.
4. Kunststoff- und Metallverarbeitung
In Walzen, Pressen oder Spritzgussanlagen sorgen Drehdurchführungen für die Zu- und Ableitung von Temperiermedien, Kühlwasser oder Thermoöl.
5. Energie- und Umwelttechnik
Auch in Windkraftanlagen, Prüfanlagen oder Sondermaschinen sind Drehdurchführungen unverzichtbar, wenn Medien zuverlässig in rotierende Systeme eingebracht werden müssen.
Welche Arten von Drehdurchführungen gibt es?
Je nach Anwendung gibt es unterschiedliche Bauformen und technische Ausführungen.
Hydraulische Drehdurchführungen
Sie werden für die Übertragung von Hydrauliköl unter Druck eingesetzt, z. B. in Baumaschinen, Industrieanlagen oder mobilen Arbeitsmaschinen.
Pneumatische Drehdurchführungen
Diese Varianten übertragen Druckluft oder Vakuum und kommen häufig in Automatisierungssystemen, Greifern oder Verpackungsmaschinen zum Einsatz.

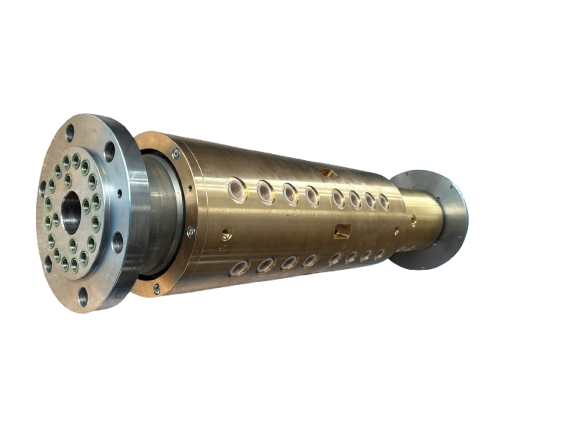

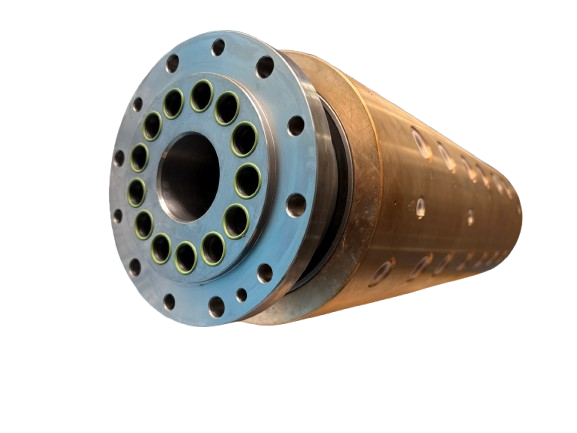

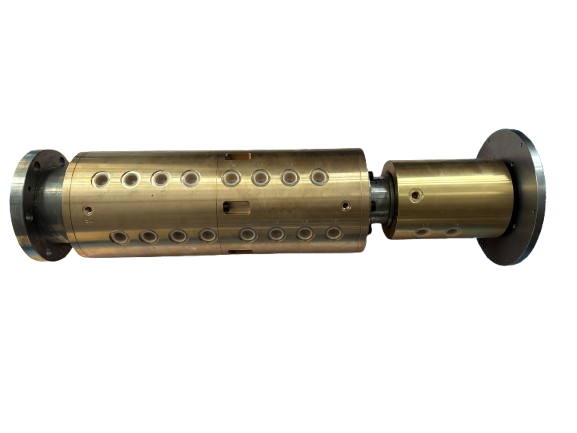

Mehrkanal-Drehdurchführungen
Wenn mehrere Medien gleichzeitig übertragen werden müssen, werden mehrkanalige Drehdurchführungen verwendet. So lassen sich z. B. Hydraulik, Luft und Schmierung in einem einzigen Bauteil kombinieren.
Kombinierte Systeme
In komplexen Maschinen werden zunehmend Kombinationslösungen eingesetzt, die neben Flüssigkeiten und Gasen auch elektrische Signale oder Daten übertragen können. Die Bezeichnung des Bauteils um elektrische Signale oder Daten zu übertragen heißt Schleifringüberträger.
Warum sind Drehdurchführungen so wichtig?
Ohne Drehdurchführungen müssten Leitungen oder Schläuche bei jeder Bewegung mitgeführt werden – mit dem Risiko von Verdrehung, Verschleiß, Leckagen oder Ausfällen. Die Drehdurchführung löst dieses Problem dauerhaft und zuverlässig.
Die wichtigsten Vorteile auf einen Blick:
- sichere Übertragung von Medien in rotierende Systeme
- verhindert das Verdrehen von Schläuchen und Leitungen
- reduziert Leckagerisiken
- erhöht die Betriebssicherheit
- ermöglicht kompakte und effiziente Maschinenkonstruktionen
- senkt Wartungsaufwand und Stillstandszeiten
Worauf sollte man bei der Auswahl achten?
Die passende Drehdurchführung hängt stark von der jeweiligen Anwendung ab. Bei der Auswahl sollten insbesondere folgende Faktoren berücksichtigt werden:
- Medium: Öl, Wasser, Luft, Vakuum oder Spezialmedien
- Betriebsdruck
- Temperaturbereich
- Drehzahl
- Anzahl der benötigten Kanäle
- Einbausituation und Anschlussart
- Materialanforderungen, z. B. Edelstahl für hygienische oder korrosive Umgebungen
- Dichtungswerkstoffe passend zum Medium und Einsatzfall
Eine falsch ausgelegte Drehdurchführung kann zu erhöhtem Verschleiß, Undichtigkeiten und ungeplanten Stillständen führen. Deshalb lohnt sich eine technische Auslegung, die genau auf den Anwendungsfall abgestimmt ist.
Fazit: Kleine Komponente, große Wirkung
Die Drehdurchführung ist ein unscheinbares, aber äußerst wichtiges Bauteil in modernen Maschinen und Anlagen. Sie ermöglicht die zuverlässige Übertragung von Medien zwischen festen und rotierenden Komponenten und ist damit in vielen industriellen Anwendungen unverzichtbar.
Ob im Maschinenbau, in der Hydraulik, in der Verpackungstechnik oder in mobilen Arbeitsmaschinen: Wer rotierende Systeme effizient, sicher und langlebig betreiben möchte, kommt an einer passenden Drehdurchführung nicht vorbei.
Sie suchen die passende Drehdurchführung?
Gerne unterstützen wir Sie bei der Auswahl der richtigen Lösung für Ihre Anwendung – von der hydraulischen Drehdurchführung bis zur kundenspezifischen Mehrkanal-Ausführung. Kontaktieren Sie uns für eine persönliche Beratung.
